Jelenia Góra - Zamek Chojnik (XIV w.) ratownicze prace budowlano-konserwatorskie korony murów pallacium – IV etap, 2019 r.
odsłon - 890
środa, 11 grudnia 2019 22:25

Zadanie dofinansowane ze środków:

  • Ministerstwa Kultury i Dziedzictwa Narodowego
  • Miasta Jelenia Góra
  • Województwa Dolnośląskiego
  • Oddziału PTTK „Sudety Zachodnie”

Beneficjent: Oddział PTTK „Sudety Zachodnie” w Jeleniej Górze
Wykonawca prac: Budraf sp. z o.o. - sp. k. ul. Niepodległości 37A, 58-303 Wałbrzych
Wartość zadania: 612.447,47 zł brutto.

Chojnik IV rys 01

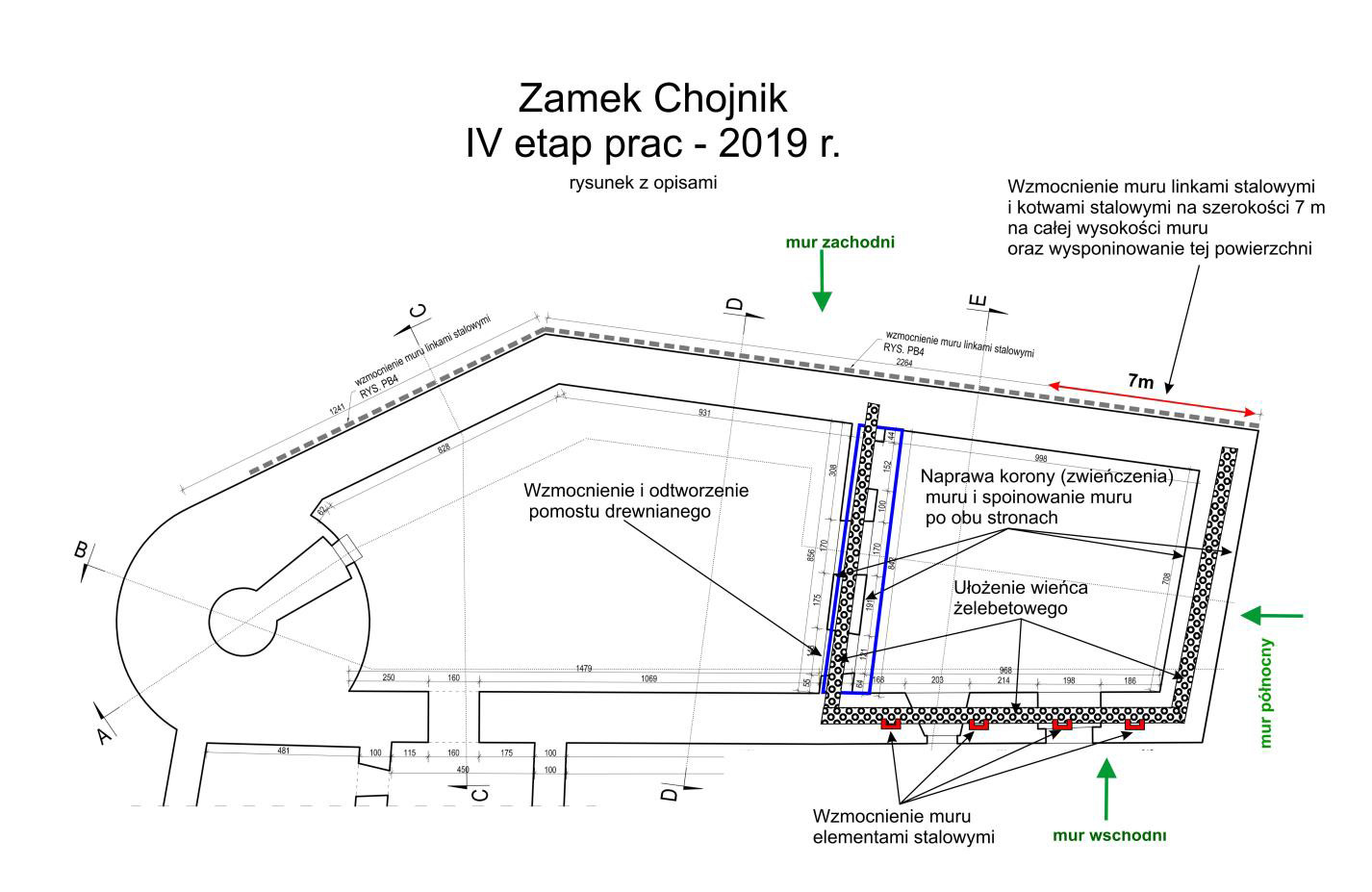

Rys. 1. Zakres prac w IV etapie

Chojnik IV rys 02
Fot. 1. Widok na pallacium – po III etapie

Chojnik IV rys 03

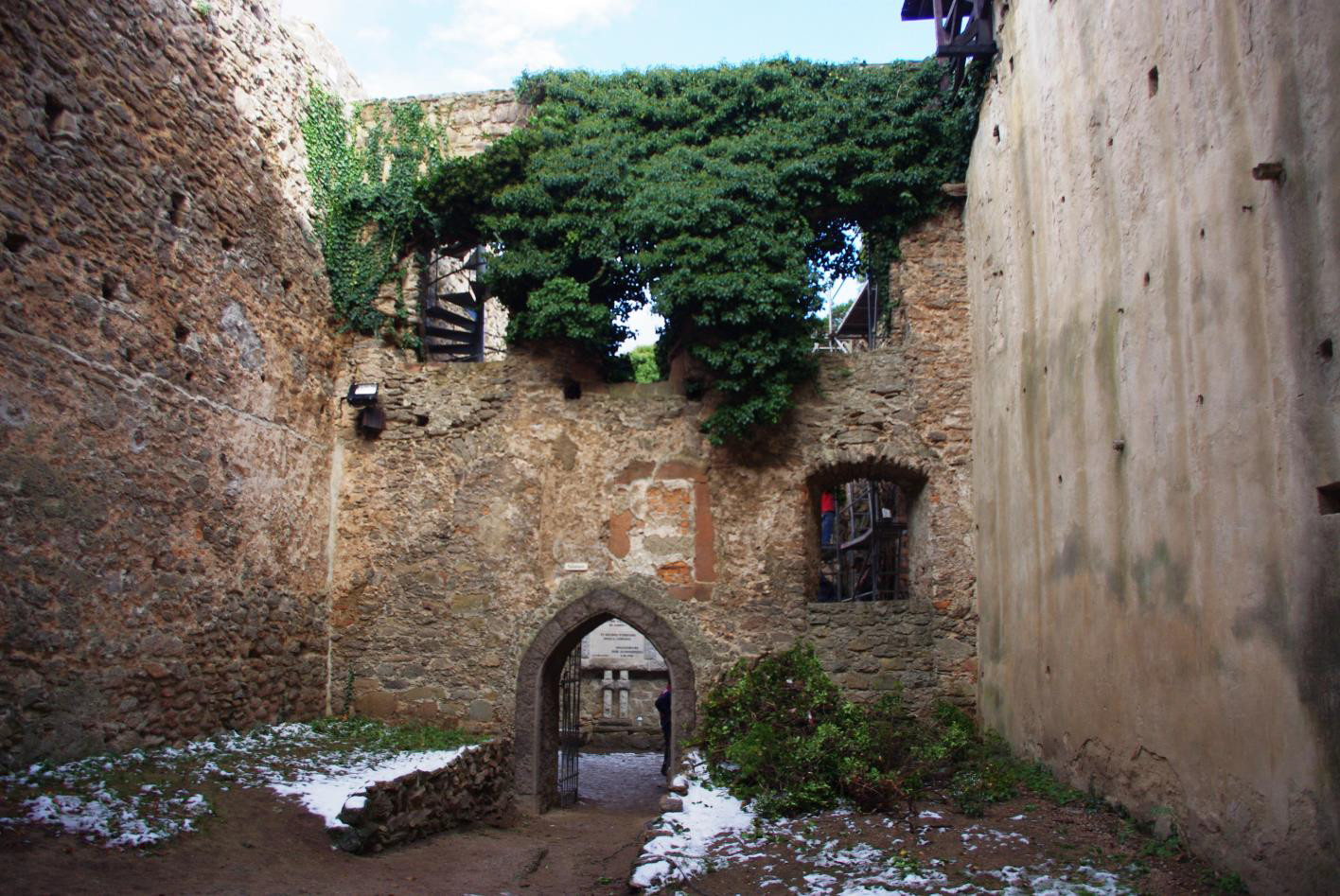

Fot.2. Widok na wejście do pallacium – po III etapie

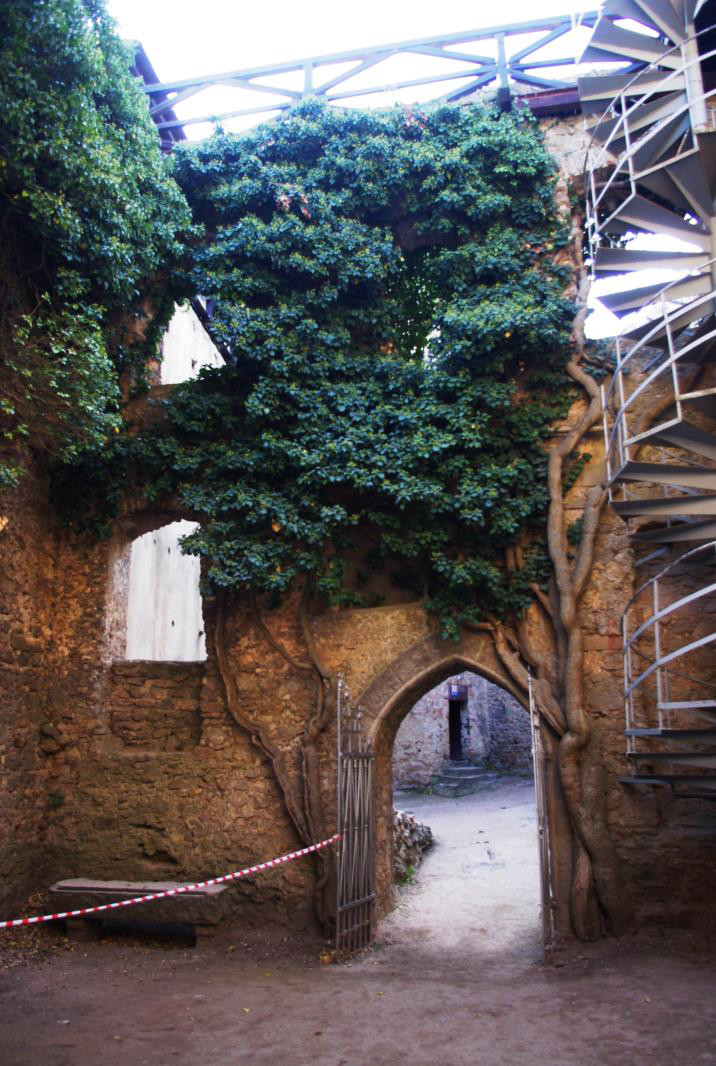

Chojnik IV rys 04Fot. 3. Widok na wyjście z pallacium – po III etapie

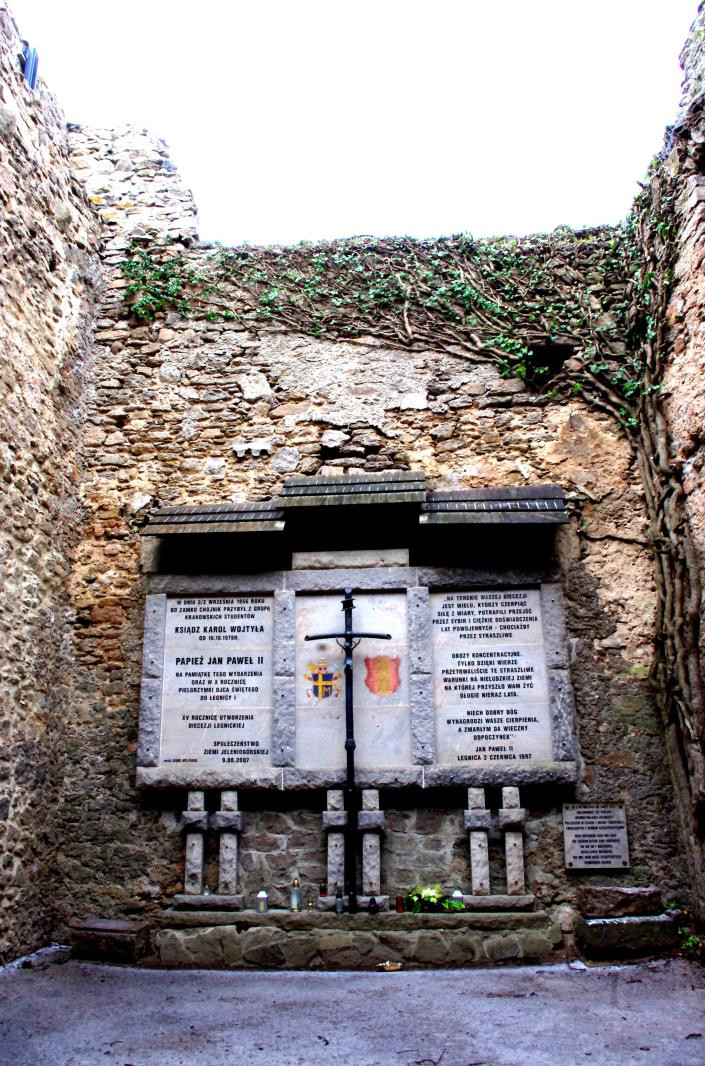

Chojnik IV rys 05
Fot. 4. Widok na mur północny – po III etapie

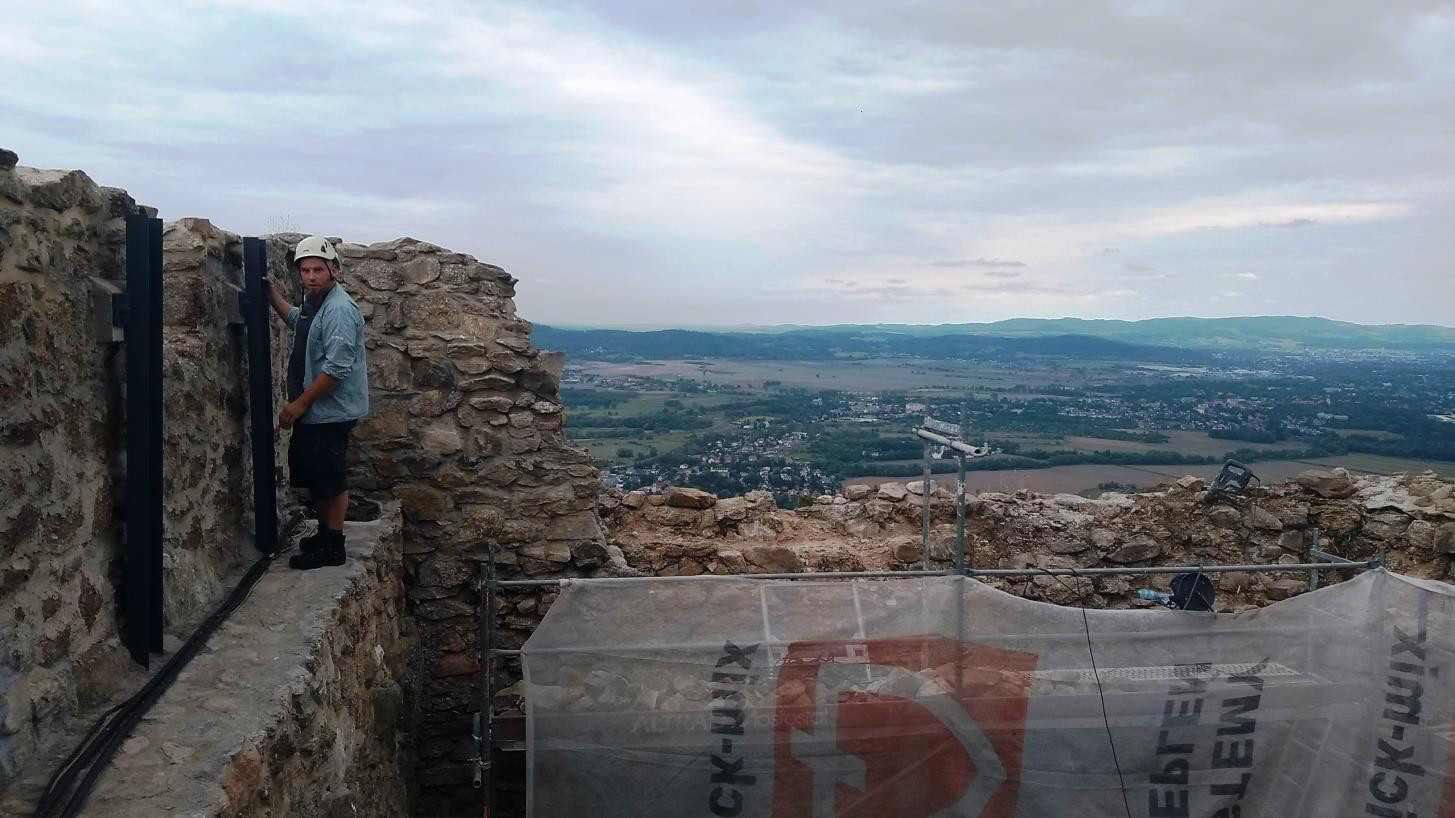

Chojnik IV rys 06
Rys. 5. Widok na zwieńczenie muru północnego (na wprost) – przygotowanie korony muru do umieszczenia wieńca żelbetowego

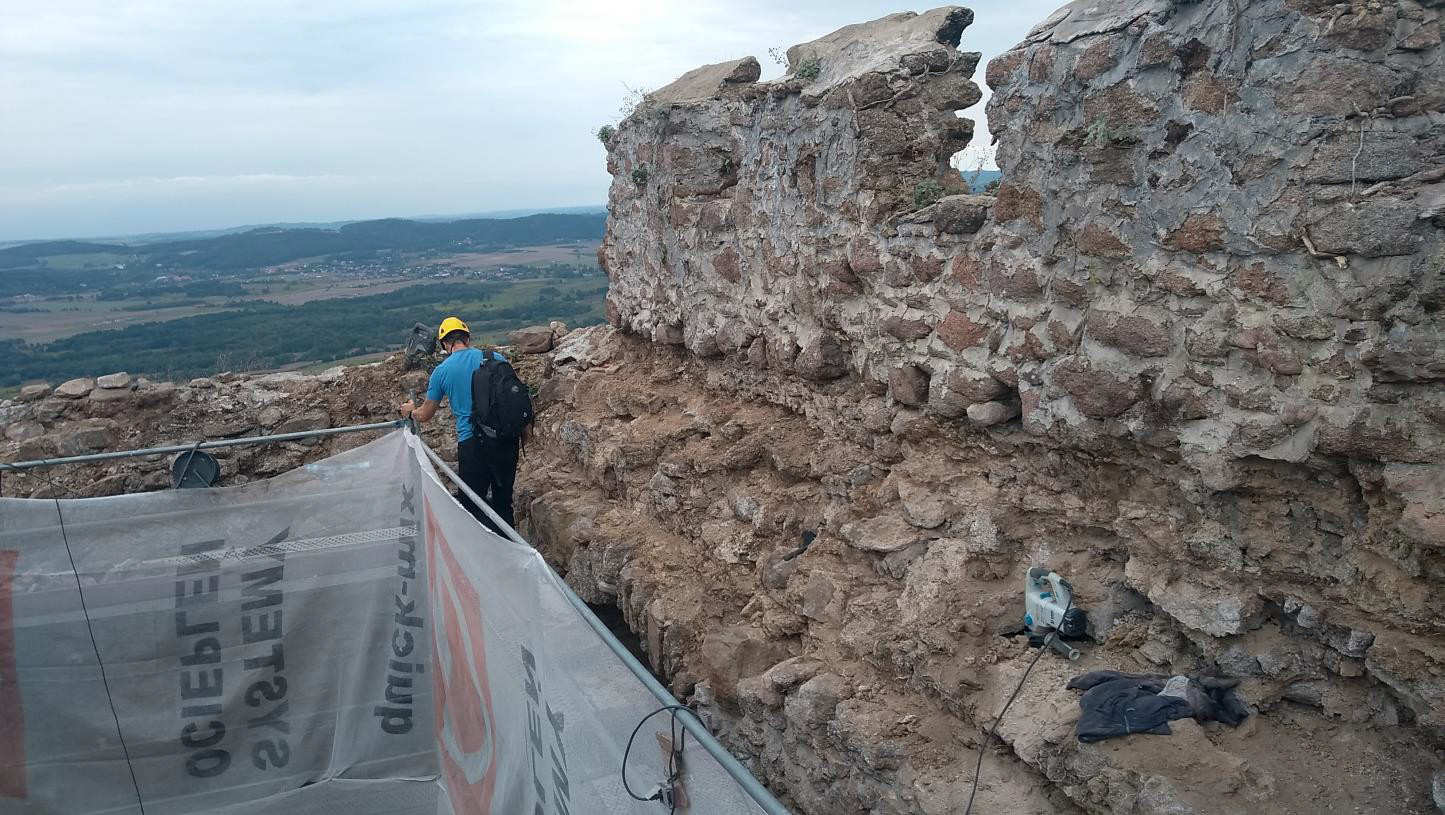

Chojnik IV rys 07
Rys. 6. Widok na narożnik północno-wschodni – przygotowanie muru do ułożenia wieńca żelebetowego oraz stalowych wzmocnień pionowych (EW2). Po prawej widoczna destrukcja muru, jako skutek rozrastania i penetracji muru przez korzenie bluszcza

Chojnik IV rys 08

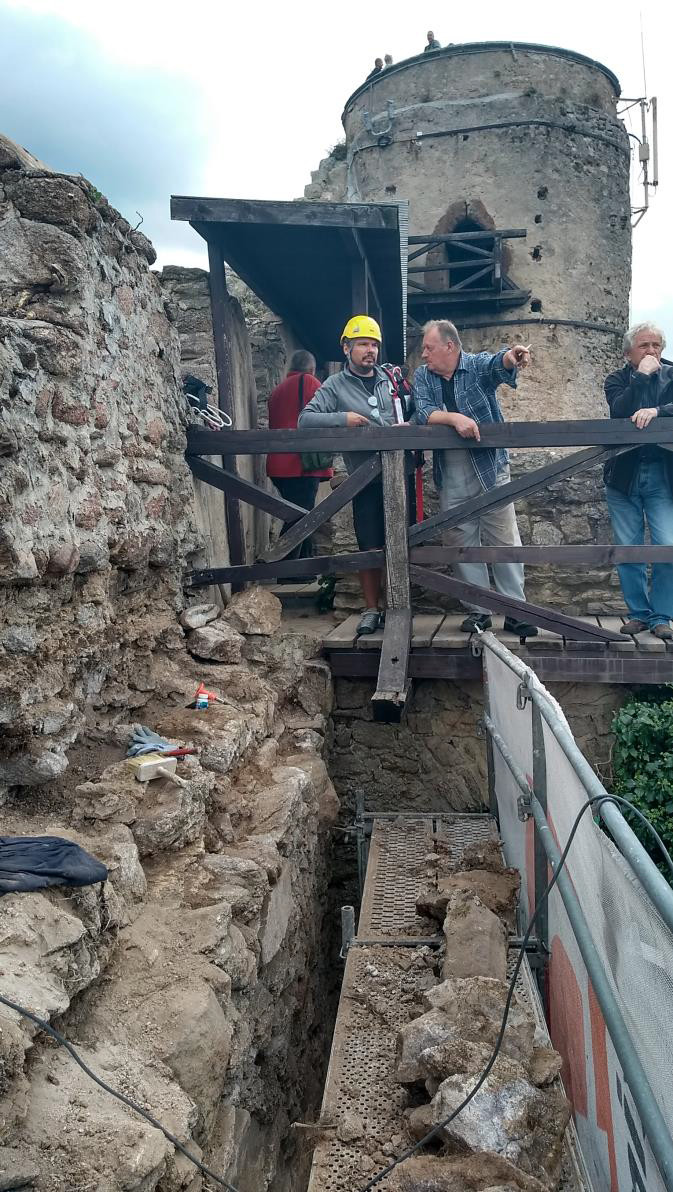

Rys. 7. Widok na mur wschodni (po lewej) i pomost (wprost)

Chojnik IV rys 09

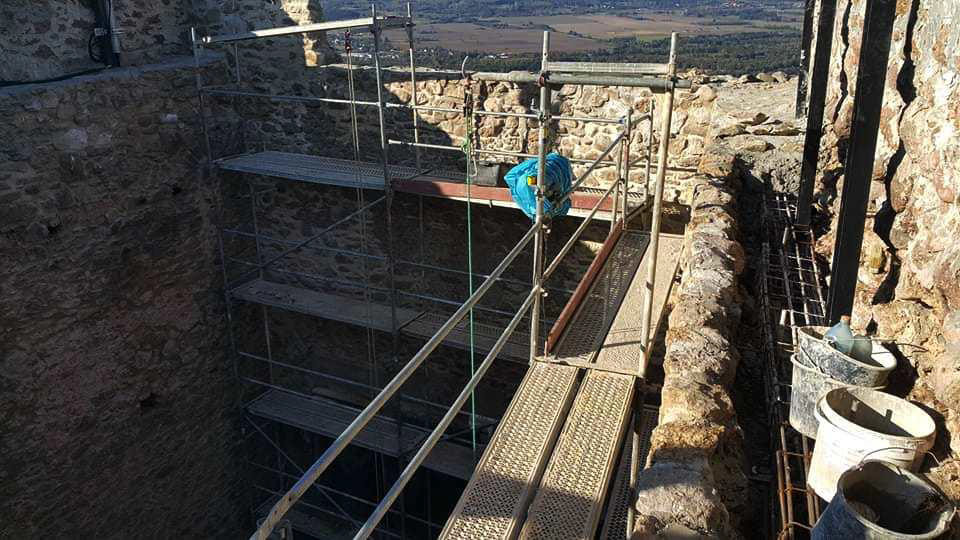

Fot. 8. Montaż wieńca żelbetowego oraz stalowych elementów wzmacniających EW2 w murze wschodnim

Chojnik IV rys 10

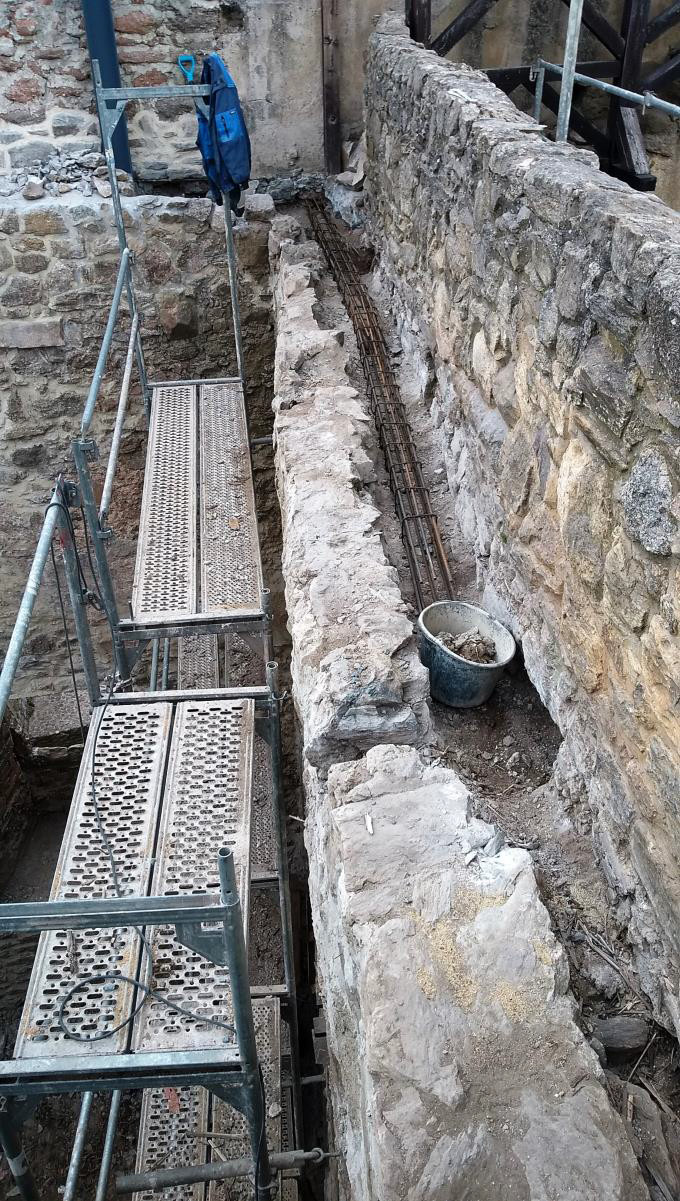

Fot. 9. Wieniec żelbetowy pod pomostem Fot. 10. Wejście do pallacium

Chojnik IV rys 12

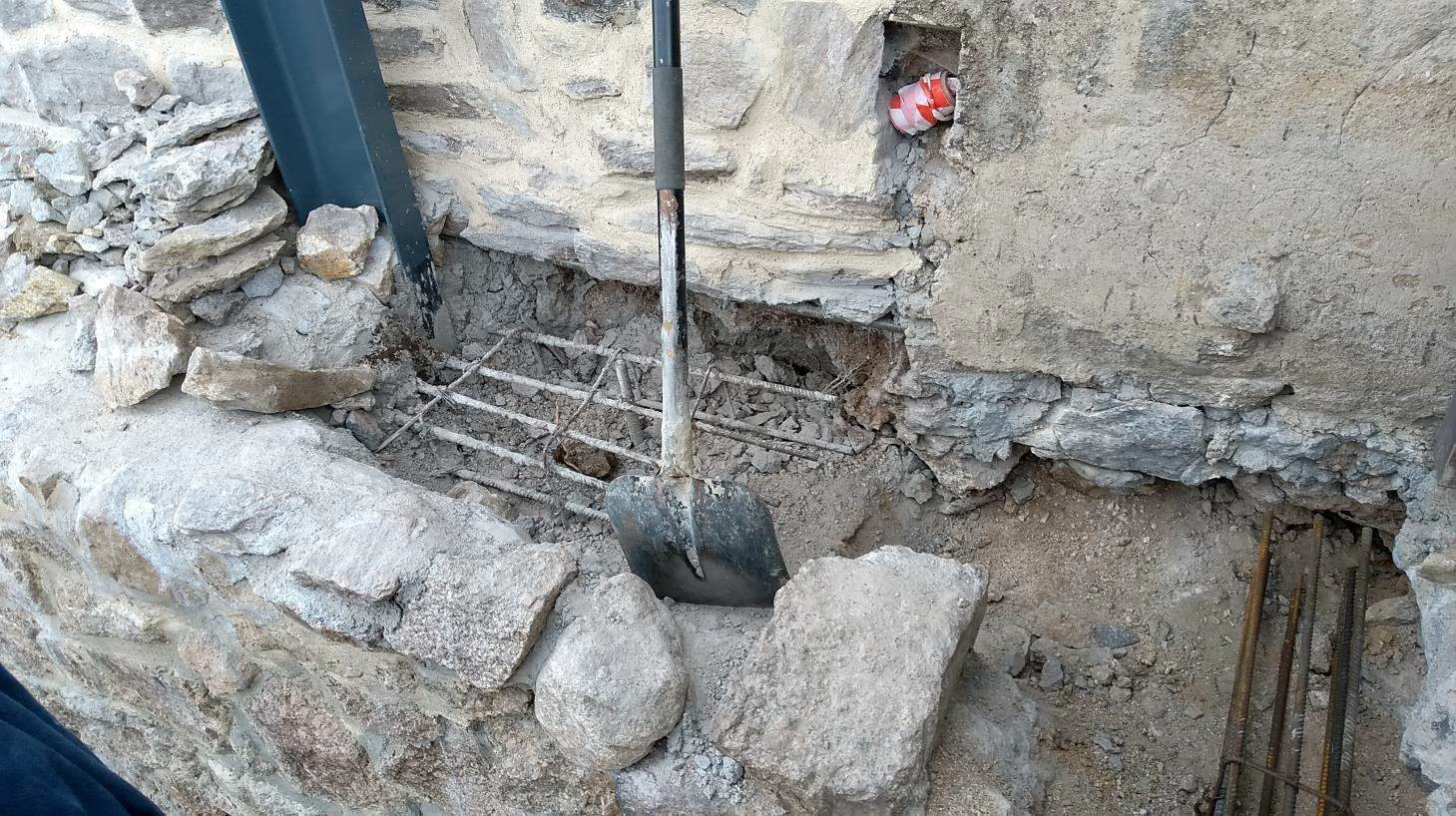

Fot. 11. Miejsce do połączenia wieńców w narożniku muru wschodniego i muru z pomostem

Chojnik IV rys 13

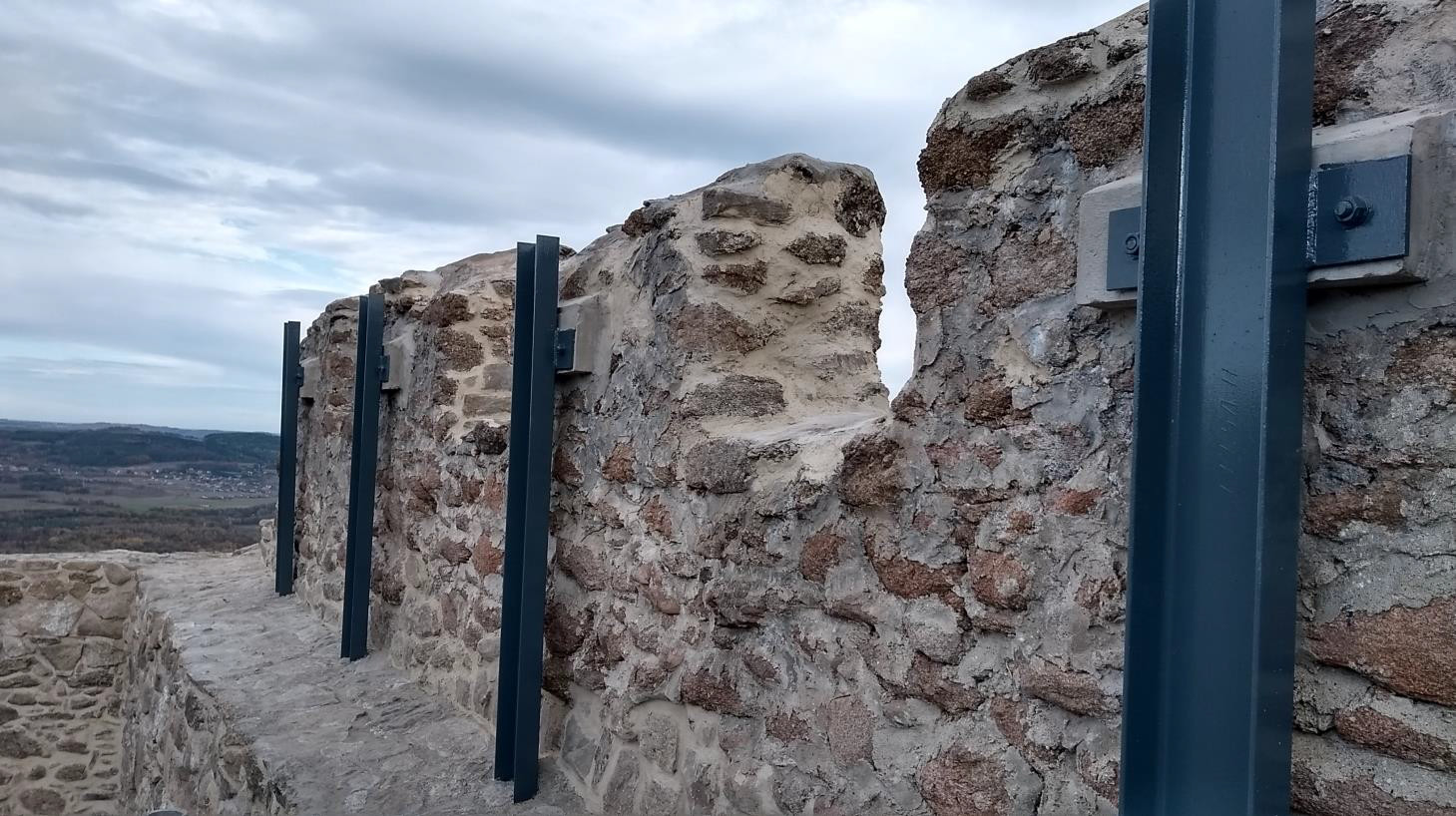

Fot. 12. Wzmocnienie wspornikami stalowymi EW2 i przykryty wieniec żelbetowy w murze wschodnim

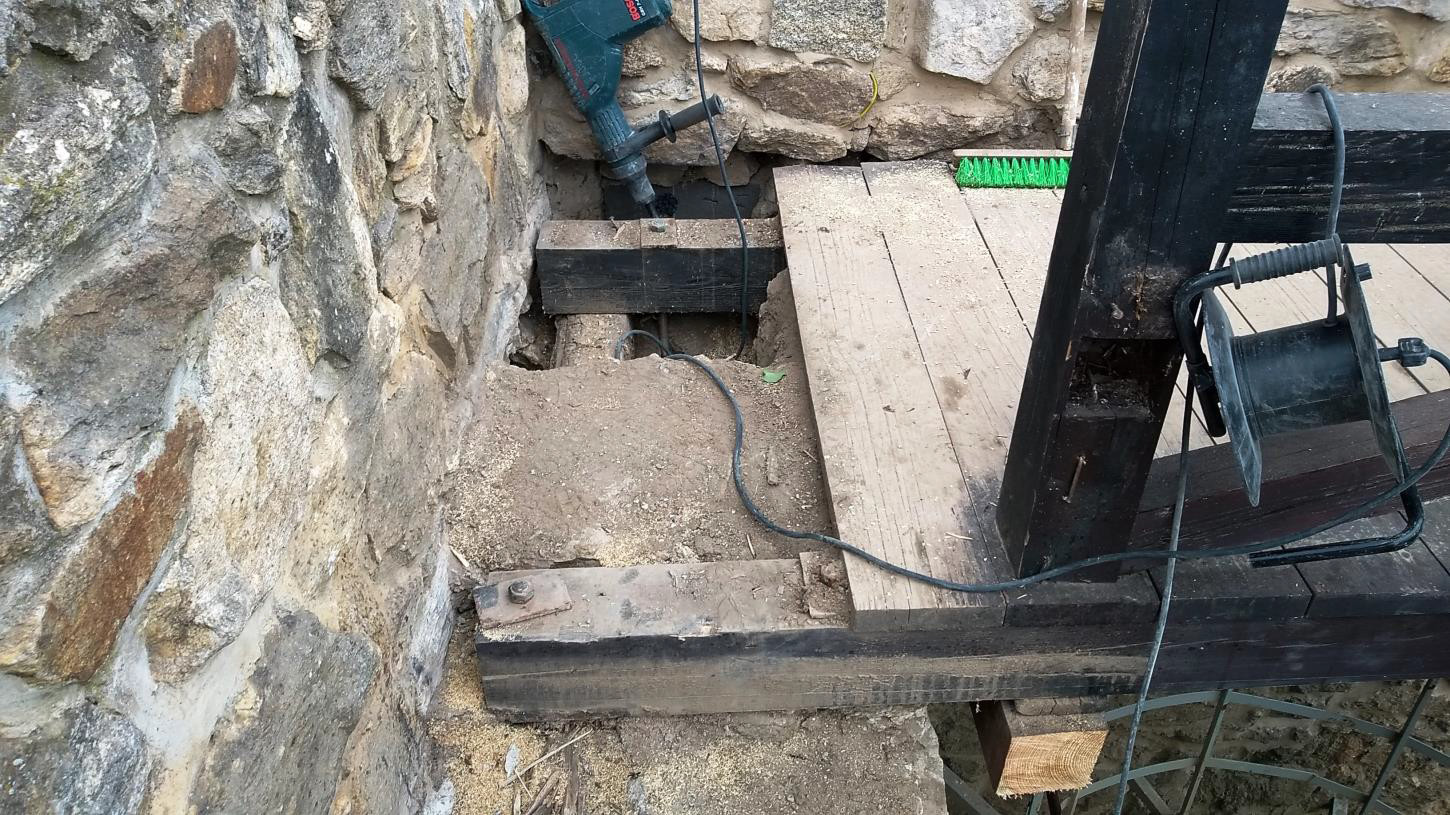

Chojnik IV rys 14
Fot. 13. Demontaż starego pomostu

Chojnik IV rys 15

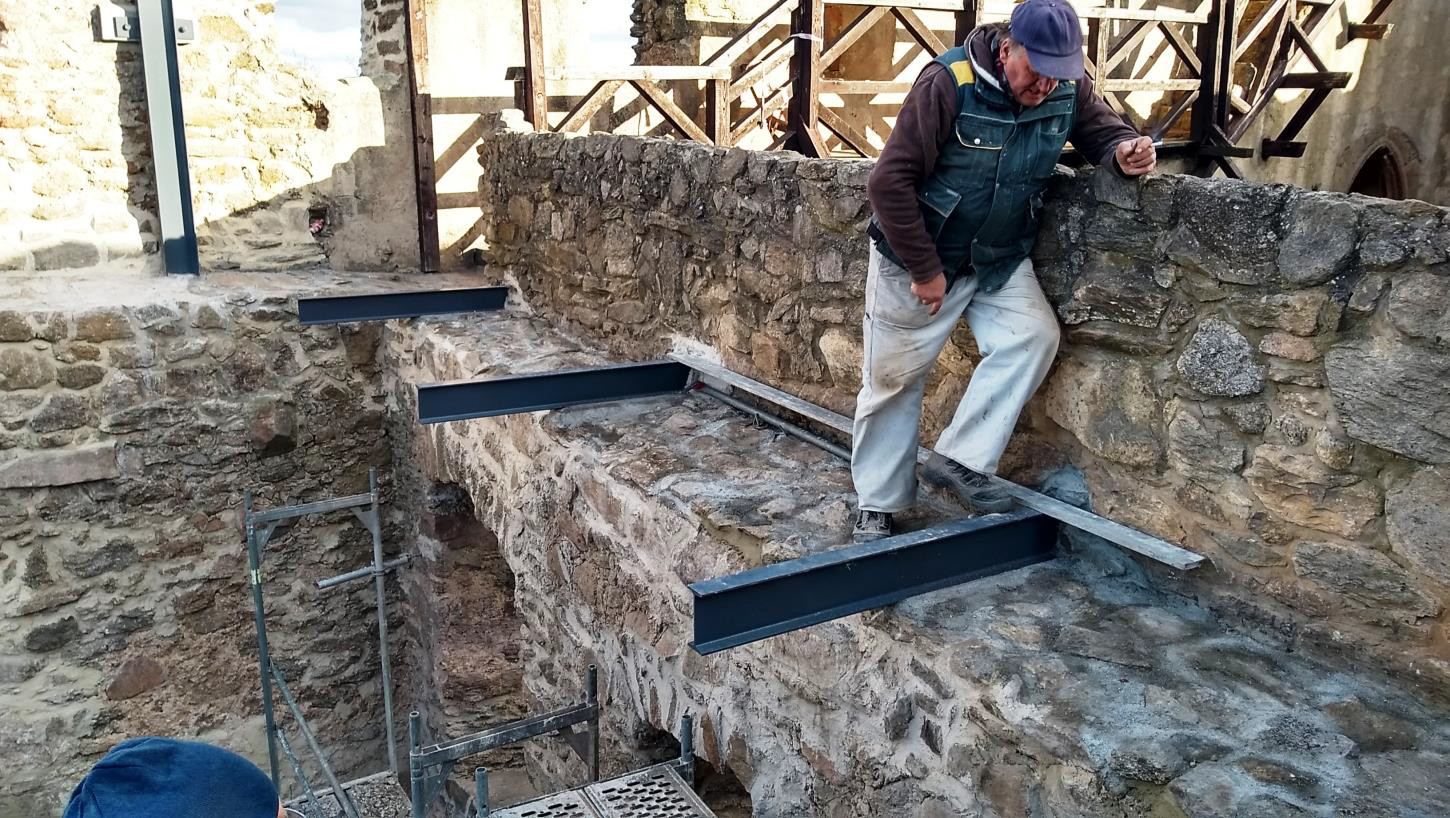

Fot. 14. Mocowanie dwuteowników stalowych jako konstrukcji nośnej pomostu w murze z przykrytym wieńcem żelbetowym

Chojnik IV rys 16

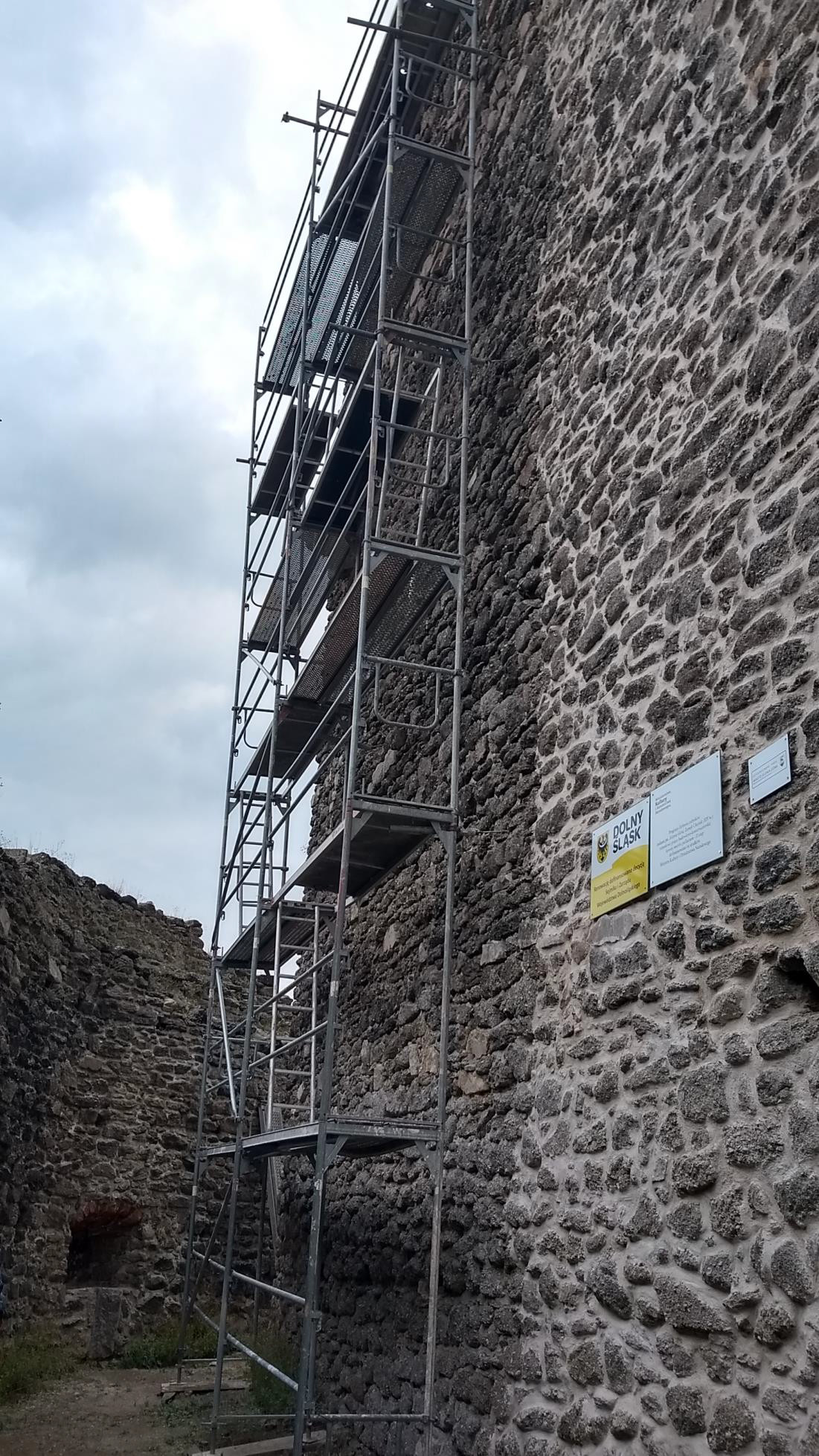

Fot. 15. Wiercenie otworów pod kotwy ze stali nierdzewnej po stronie zewnętrznej muru zachodniego

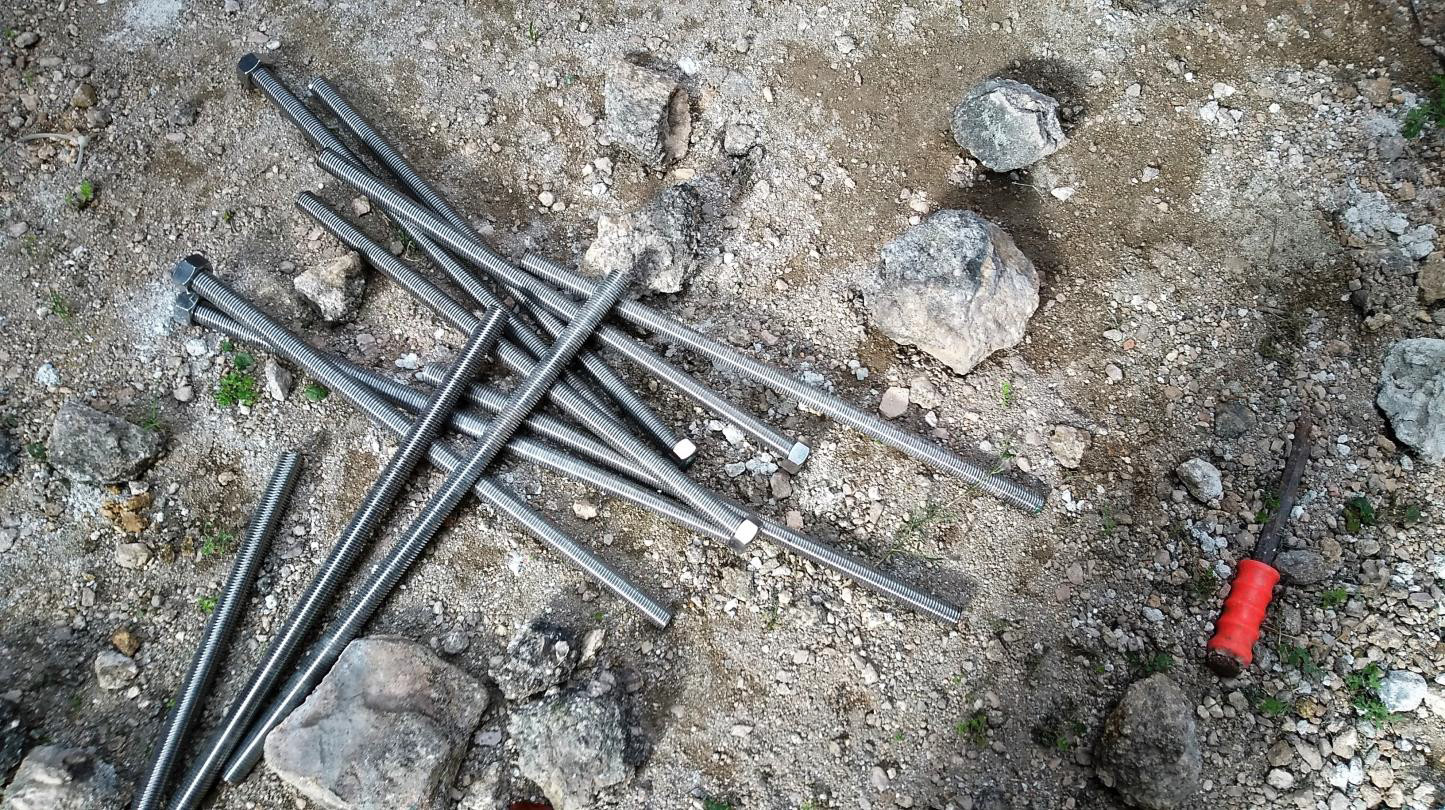

Chojnik IV rys 17
Fot. 16. Kotwy stalowe

Chojnik IV rys 18

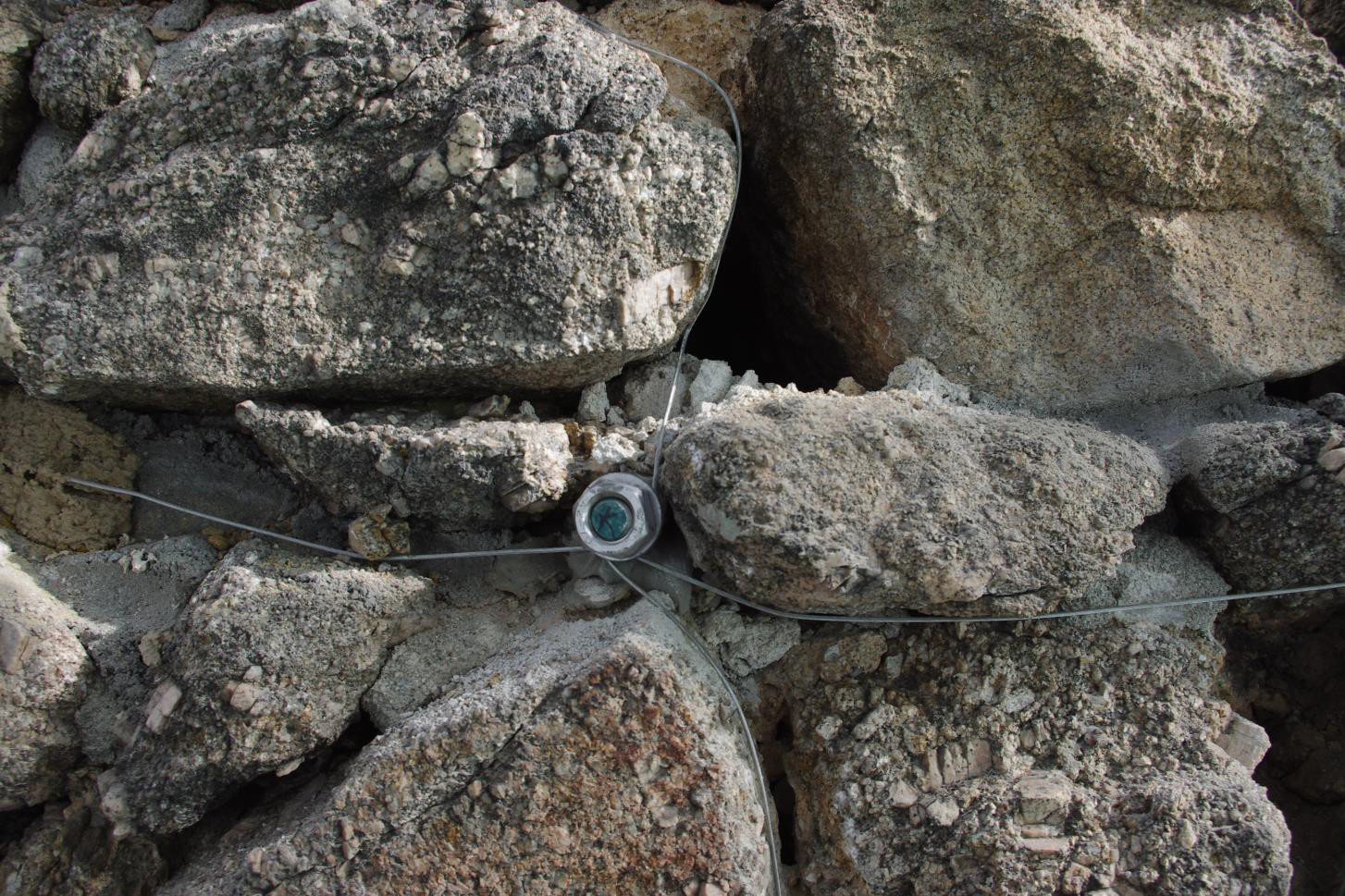

Fot.17. Przykład kotwy i linek ze stali nierdzewnej

Chojnik IV rys 19

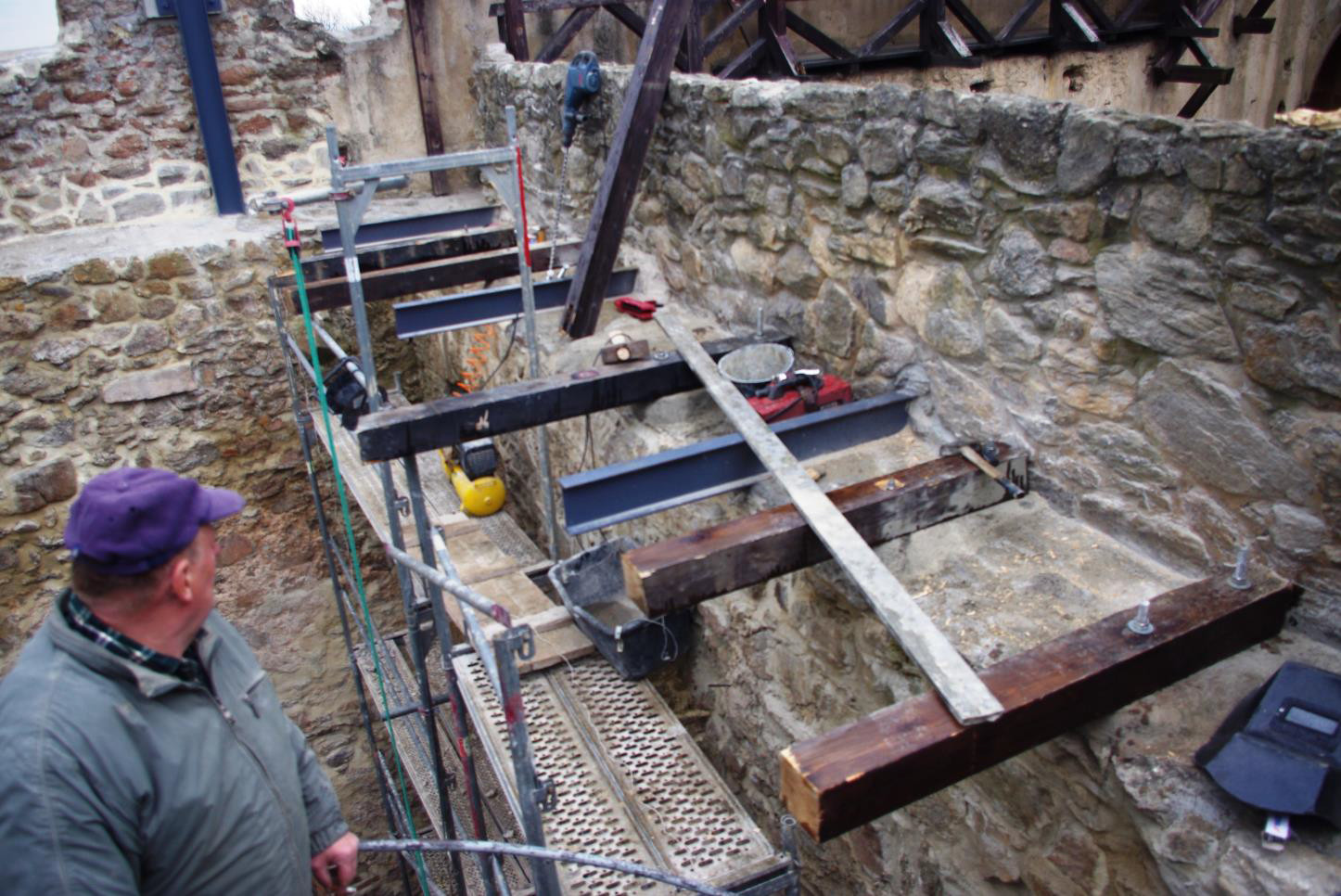

Fot. 18. Montaż poprzeczek drewnianych pomostu

Chojnik IV rys 20

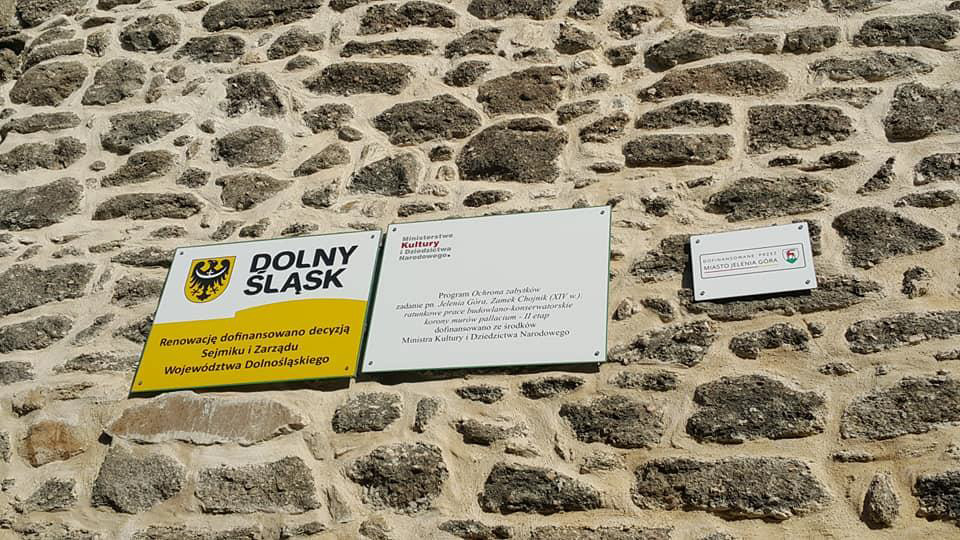

Fot. 19. Tablice dotacjodawców zdania

Chojnik IV rys 21

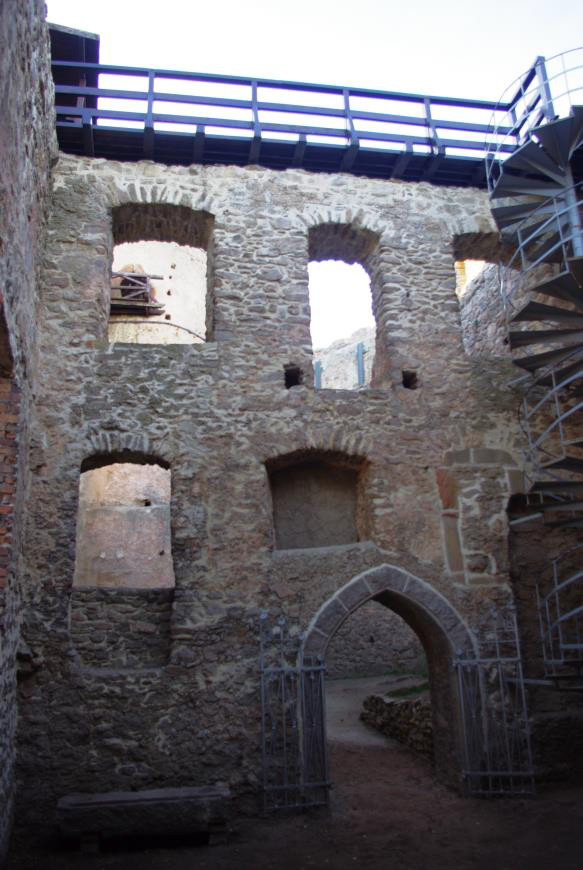

Fot. 20. Widok południową ścianę pallacium od wewnątrz,

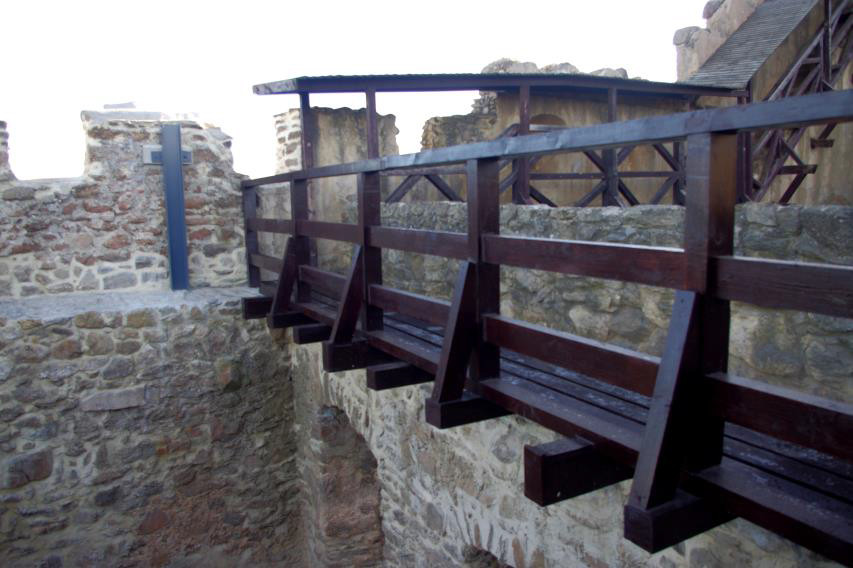

Chojnik IV rys 22
Fot. 21. Nowy pomostz widocznym pomostem.

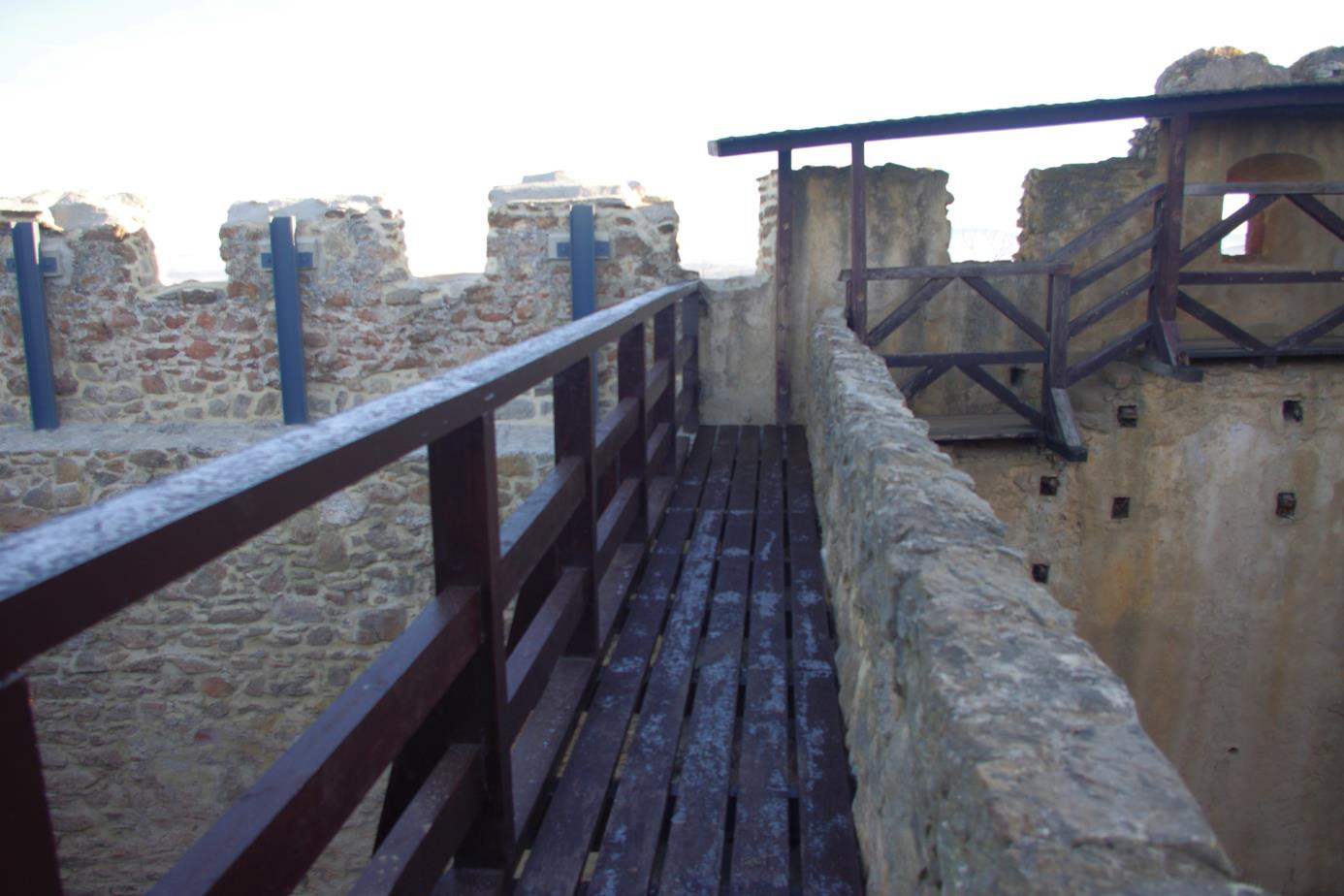

Chojnik IV rys 23
Fot. 22. Nowy pomost

Oprac. Andrzej Mateusiak, 09.12.2019

Plik do pobrania [5.08 MB]
